·屏幕&主板拆卸：高度集成化
下面就請網友們跟隨我們的鏡頭，來簡要地回顧徠卡T機身和18-56鏡頭的拆解過程。徠卡T機身是由了一整塊鋁合金切削而成的，雖然令機身的整體美觀程度得到了較大的提升，但給拆解帶來了一定的困難。
徠卡T機身的拆解從拆除電池倉開始
在拆解機身背部液晶屏幕之前，我們先要把存儲卡插槽的保護蓋拆除。徠卡T機身存儲卡倉保護蓋采用塑料材質，擰下表面的螺絲即可拆除。拆除了保護蓋后我們發現，該處內部還隱藏著一個TF卡插槽，里面有一張16GB的東芝TF卡。我們認為這就是徠卡T機身具備的16GB內存的原因，理論上如果我們換一張容量更大的TF卡，機身照片內存也會相應增大。
我們發現電池倉內部隱藏了一個TF卡插槽

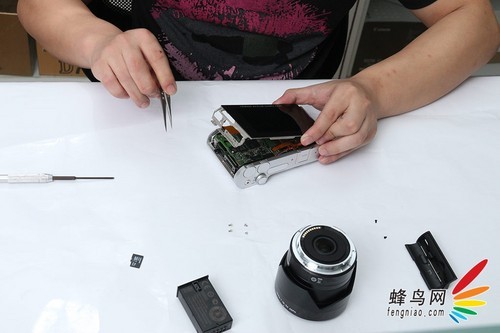

拆除了存儲卡插槽保護蓋以后，我們就可以小心地使用鑷子拆下液晶屏幕。由于液晶屏幕與相機主板采用排線相連，需要先從排線端口取下排線才能拆卸，否則會有扯斷排線的可能。
拆卸相機屏幕需要比較小心
拆卸機身背面屏幕以后，我們就可以看到相機主板和感光元件了。由于主板處的處理器及控制電路負責整個機身對焦、測光、照片的拍攝及存儲，往往會與其他元器件具備相對復雜的鏈接。在拆解相機主板時，需要使用電焊將主板與各部分的鏈接線之間的焊點進行脫焊處理。
拆卸主板前需要對各焊點進行脫焊處理
徠卡T機身主板外觀
從我們得到了主板來看，除了三星和inreviun兩個品牌的芯片之外，我們也找不到更多的其他品牌產品存在的痕跡。由此我們并不能推斷徠卡T的主板以及處理器與其他相機廠商有比較明顯的關聯。
?
|
