·感光元件及其他零件拆解：內閃拆除難度較大
我們在拆除徠卡T機身的主板后，與之連接的感光元件和快門控制機構也能比較容易地拆卸下來。目前數碼單反相機、無反相機的焦平面快門往往會采用機械-電子混合方式，快門前后幕簾的開閉由電路進行控制，這與過去全機械快門采用上弦控制的方式有所區別。

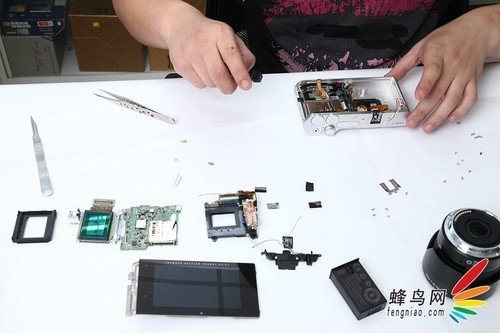

拆除主板后，感光元件和快門系統就可以比較容易地拆卸
徠卡T采用了一塊約1630萬有效像素的APS-C畫幅感光元件，相信會有不少攝影愛好者猜測這款感光元件是由索尼或松下提供。由于徠卡自己并不生產感光元件，我們認為徠卡T機身的感光元件是由別廠提供的。但完全拆除感光元件后，我們發現其表面并沒有其他廠商或型號的標注。而之前在尼康D7000、賓得K5系列產品等APS-C畫幅數碼單反相機的索尼感光元件有效像素數與徠卡T比較接近，我們猜測徠卡T使用的感光元件使用索尼公司產品的可能性較大。

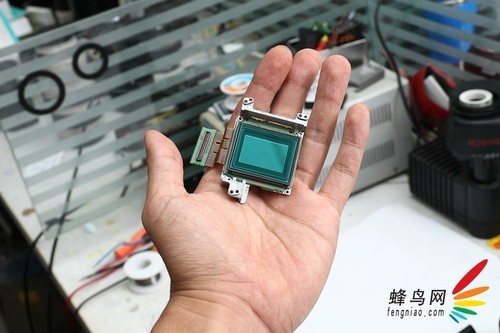

徠卡T感光元件外觀
感光元件和快門控制系統拆除后，我們繼續拆解徠卡T機身的電池倉和頂部撥輪。經過我們拆卸發現，徠卡T機身的電池倉和機頂?shù)碾p撥輪以及按鍵控制電路在結構上具備一定的關聯，給拆卸帶來了一定的難度。
拆除徠卡T機身電池倉
技師用鑷子夾取的就是機頂撥輪和按鍵控制電路
我們在拆卸徠卡T機身內置閃光燈系統時，遇到了比較大的困難。徠卡T機身電池的鎖定和解鎖裝置與內置閃光燈系統被集成在一起，完成前者的拆除后才能取下內置閃光燈系統。由于內置閃光燈電容存在比較高的電壓，我們不建議沒有相機拆卸經驗的攝影愛好者自己拆卸，以免觸電。
拆卸內置閃光燈系統是機身拆卸的難點

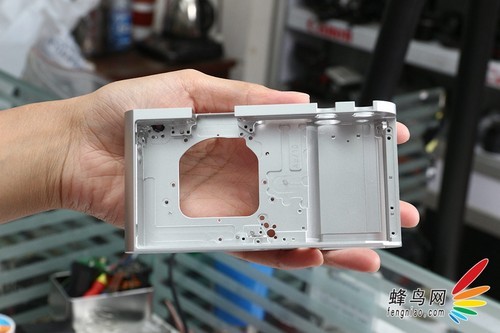

完全拆除后我們可以看到徠卡T機身外殼內部的復雜構造
我們將徠卡T機身內部的全部元器件拆除后，就得到了鋁制的裸露外殼。徠卡T的鋁制機身外殼內部具備比較復雜和不規則的加工痕跡，此外還有數量較多的螺孔，尤其可見其機械加工的精度水平。
?
|
