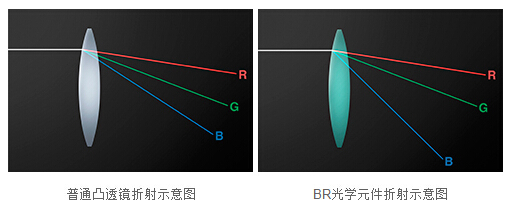

BR鏡片的結構及原理
在以往的光學結構中，如何能夠更好地控制短波長的藍色光光路，使之與其他波長光線匯聚于一點，一直是比較棘手的難題。佳能通過不斷研發，最終開發出了能夠大幅改變藍色光光路的BR光學元件（藍色光譜折射光學元件），找到了一種能夠更好地應對軸向色像差的新方法。

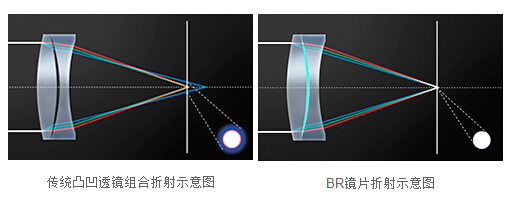

通過下方左側的示意圖能夠清楚地看出，單純凸透鏡與凹透鏡的組合下，雖然使紅、綠光波的光線匯聚于一點，但短波長的藍色光卻因沒能獲得足夠的折射率，未能與其他波長的光聚焦于一點，出現了軸向色像差，最終導致成像的邊緣產生了色暈。右側示意圖中，在一組凸透鏡和凹透鏡中加入了BR光學元件（藍色光譜折射光學元件），得益于其對藍色光波的異常分散特性，藍色光與紅、綠光線匯聚于一點，從而有效補償了軸向色像差，使成像清晰銳利。
BR鏡片帶來清晰銳利的圖像效果
BR鏡片解決了傳統光學材料自身特性的一些局限，從而使以往光學結構中可能殘留的軸向色像差得到大幅補償。即使使用大光圈拍攝時，畫面中被攝體邊緣易出現的色暈也能得到有效抑制，提高了圖像的清晰度。
提升畫質的鏡頭光學結構
上一代產品佳能EF 35mm f/1.4L USM憑借其高畫質，多年來一直都受到用戶的肯定。憑借佳能對更高畫質的追求，新的EF 35mm f/1.4L II USM在設計中導入了一系列的先進技術，實現了畫質的大幅提升。EF 35mm f/1.4L II USM采用了11組、14片鏡頭光學結構，第一片鏡片采用了SWC亞波長結構鍍膜，使其具有良好的防反射效果，從而有效抑制眩光和鬼影的產生。此外，鏡頭中應用了BR鏡片、1枚研磨非球面鏡片與1枚玻璃模鑄非球面鏡片、以及1枚UD（超低色散）鏡片，令畫面中心到邊緣部都具有穩定的高畫質，從最大光圈起，鏡頭的細節成像就很精致，輪廓清晰。不僅如此，鏡頭有效抑制了徑向光暈的產生，大光圈下可得到良好的點光源效果。
佳能EF 35mm f/1.4L II USM鏡頭光學結構圖

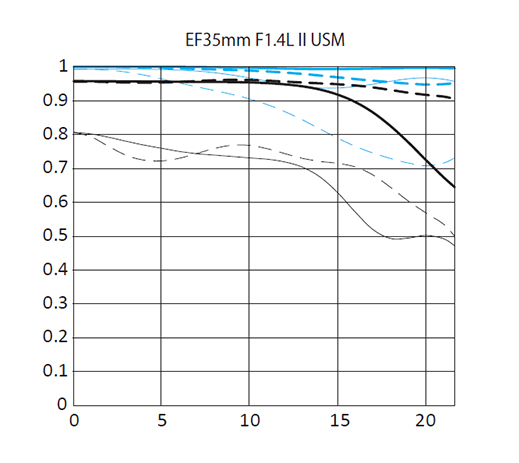

佳能EF 35mm f/1.4L II USM鏡頭MTF曲線圖
滿足專業用戶需求的操作性與耐久性設計
通過對鏡頭機械性能的不斷改進，EF 35mm f/1.4L II USM實現了鏡頭耐久性的提升，滿足嚴苛環境下的拍攝需求。此外，鏡頭卡口、開關和對焦環等多處應用了防塵防水滴結構1。同時，鏡頭的前后端鏡片外側均覆有防污氟鍍膜，防污氟鍍膜具有優秀的憎水憎油污性能，易于保持鏡片的清潔。
EF 35mm f/1.4L II USM鏡頭搭載了9片葉片的EMD電磁驅動光圈，對背景畫面中的點光源，可獲得近乎圓形的美麗虛化效果，特別是在使用f/1.4大光圈拍攝時，可獲得迷人、柔和的背景虛化效果，令拍攝主體更為突出，同時也更利于在暗光線環境下獲得更高的快門速度。此外，EF 35mm f/1.4L II USM的最近對焦距離約為0.28米，放大倍率約為0.21倍，配合圓形光圈，近拍時能拍出漂亮的背景虛化效果，拓展了拍攝領域。
EF 35mm f/1.4L II USM鏡頭長度約為105.5毫米，最大直徑約為80.4毫米，可使用72毫米規格濾鏡。鏡頭重量約為760克。
